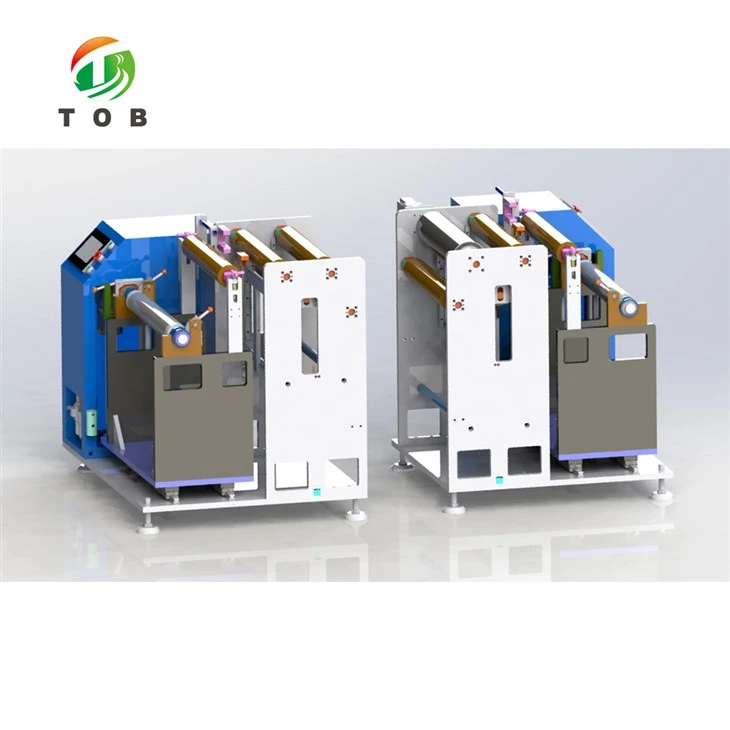

Thiết bị cuộn và tháo cuộn tự động

Mẫu mã: TOB-FSJ450CY
Thiết bị quấn và tháo cuộn{0}}có độ chính xác cao dành cho điện cực và màng pin. Kiểm soát lực căng servo, độ chính xác ± 0,5 mm. Yêu cầu một giải pháp phù hợp.

Gửi yêu cầu

Nói chuyện ngay

Giơi thiệu sản phẩm

Hạ Môn TOB New Energy Technology Co., Ltd. là một trong những nhà sản xuất và cung cấp thiết bị cuộn và tháo cuộn tự động đáng tin cậy nhất ở Trung Quốc. Chào mừng bạn đến mua thiết bị cuộn và tháo cuộn tự động chất lượng cao với giá cạnh tranh từ nhà máy của chúng tôi. Nếu bạn có bất kỳ yêu cầu nào về hợp tác, xin vui lòng gửi email cho chúng tôi.

Thiết bị cuộn dây và tháo cuộn tự động cho điện cực pin

Đặc điểm kỹ thuật

1. Tổng quan về sản phẩm

Thiết bị cuộn và tháo cuộn tự động TOB-FSJ450CY được thiết kế để cuộn và chia cuộn vật liệu cuộn. Nó có hệ thống điều khiển độc lập cho phép cuộn và cuộn lại tự động. Thiết bị này được sử dụng rộng rãi để xử lý các vật liệu cuộn như điện cực cực âm và cực dương của pin lithium{4}}, màng quang học và màng chức năng.

2. Các tính năng chính

Cấu trúc con lăn trục hỗ trợ-kép giúp cải thiện hiệu suất chịu tải-

Con lăn cao su-điều khiển bằng servo làm lực kéo chính, đảm bảo kiểm soát tốc độ web chính xác

Kiểm soát độ căng tự động cho cả việc tháo và cuộn lại

Được trang bị bộ đệm con lăn vũ công để vận hành trơn tru

Hệ thống hướng dẫn web tự động (EPC) cho cả cuộn và cuộn lại, đảm bảo cuộn dây gọn gàng

Tích hợp hệ thống điều khiển điện độc lập

Điều khiển PLC với giao diện màn hình cảm ứng giúp thao tác dễ dàng

3. Thông số kỹ thuật

Mục	tham số
Người mẫu	TOB-FSJ450CY
Kiểm soát căng thẳng	Kiểm soát độ căng servo cho cả việc tháo và cuộn lại
Hướng dẫn web	EPC quang điện tự động để tháo và cuộn lại
Con lăn vũ công	Bộ đệm để vận hành ổn định trong quá trình tháo/tua lại
Ổ đĩa chính	Lực kéo con lăn cao su-điều khiển bằng servo
Con lăn trục	Cấu trúc hỗ trợ kép
Phạm vi căng thẳng	0–50 N
Tối đa. Đường kính cuộn	300mm
Tối đa. Chiều rộng vật liệu	450 mm
Độ chính xác cuộn dây	±0,5 mm
Chế độ truyền tải web	Hoạt động liên tục
Chiều rộng con lăn dẫn hướng	500mm
Tốc độ cơ học	Tối đa. 10 m/phút
Nguồn điện	Một pha 220 VAC ±10%, 50 Hz
Quyền lực	2,5 kW
Kích thước đơn vị thư giãn	Dài 800×Rộng1150×H950mm
Kích thước đơn vị tua lại	Dài 800×Rộng1150×H950mm
Giảm cân	300 kg
Tua lại trọng lượng	300 kg

4. Bảo trì

Thường xuyên vệ sinh thiết bị bằng vải mềm và cồn để duy trì sự sạch sẽ.

Bôi trơn các bộ phận chuyển động để đảm bảo hoạt động trơn tru.

Nếu không sử dụng máy trong thời gian dài, hãy làm sạch tất cả các bộ phận chuyển động và bôi dầu chống gỉ để bảo vệ.

Định kỳ kiểm tra ốc vít, đai ốc, chốt và các ốc vít khác để tránh bị lỏng và tránh hư hỏng thiết bị hoặc thương tích cá nhân.

5. Biện pháp phòng ngừa an toàn

Trong quá trình vận hành, nghiêm cấm đặt tay hoặc bất kỳ bộ phận cơ thể nào vào các bộ phận chuyển động hoặc khu vực làm việc nguy hiểm. Mỗi lần chỉ được phép có một người vận hành để tránh bị thương do tai nạn.

Nhân viên không có thẩm quyền không được phép tháo rời thiết bị.
