Máy phủ khuôn khe phòng thí nghiệm

Mẫu: TOB-JS400-2
Máy phủ điện cực pin TOB-JS{1}} này được sử dụng để phủ chính xác điện cực cực âm và cực dương của tế bào lithium-ion.

Gửi yêu cầu

Nói chuyện ngay

Giơi thiệu sản phẩm

Máy phủ khuôn khe điện cực pin

Video sản phẩm

Sự chỉ rõ

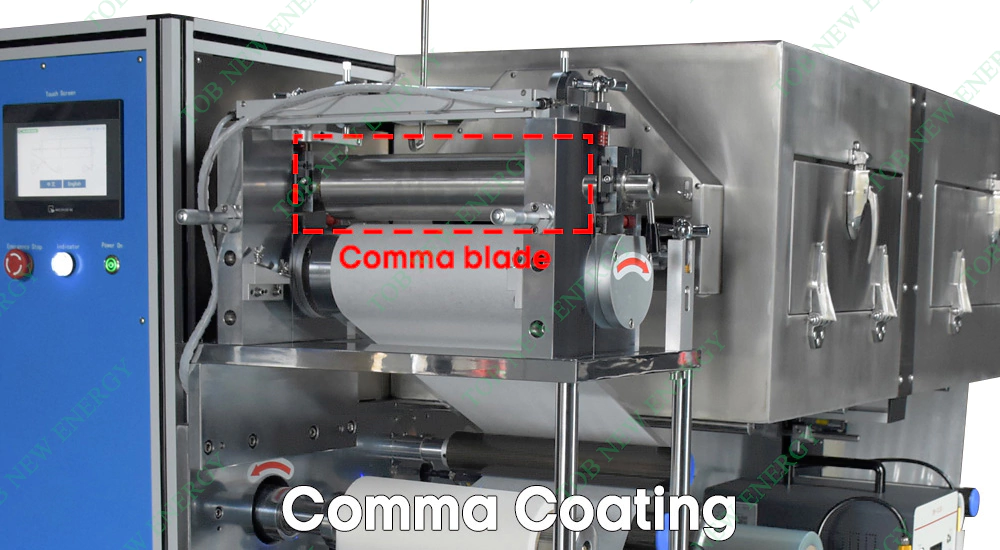

Lưu ý: Máy phủ này là máy phủ dạng cuộn, nếu bạn muốn sử dụng lớp phủ khuôn dạng khe, vui lòng liên hệ với chúng tôi để tùy chỉnh.

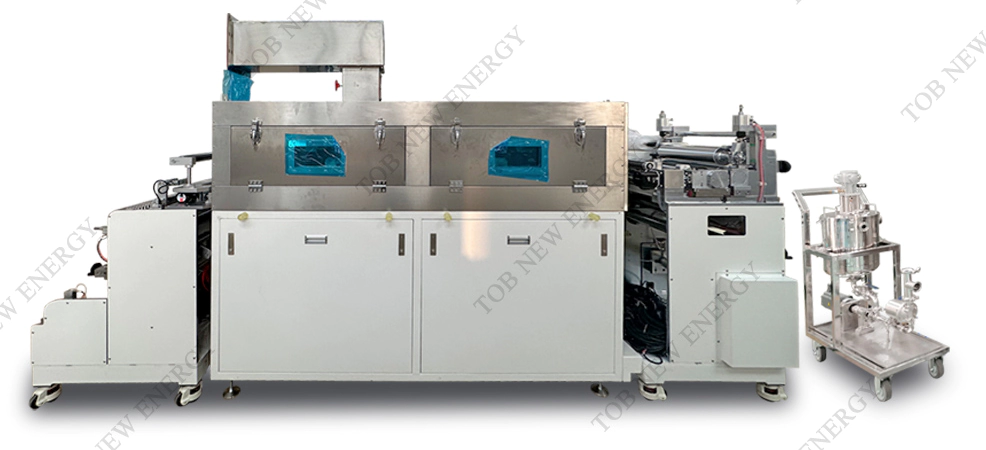

TOB-JS400-2 Slot Die Model

TOB-JS400-2 Mô hình khuôn có rãnh

Giới thiệu về chức năng và nguyên tắc của thiết bị

Máy phủ điện cực pin TOB-JS{1}} này được sử dụng để phủ chính xác điện cực cực âm và cực dương của pin lithium-ion. Nó chủ yếu bao gồm bộ phận tháo cuộn, bộ phận đầu máy, bộ phận lò nướng, bộ phận kéo, bộ phận cuộn dây và bộ phận điều khiển điện; Phủ đều hỗn hợp vữa đã khuấy lên bề mặt, đảm bảo rằng kích thước, trọng lượng, v.v. nằm trong phạm vi quy trình. Sau khi sấy khô, cuộn lại và chuẩn bị cho quá trình tiếp theo.

Thông số vật liệu cơ bản

Mục	cực âm	Cực dương
Vật liệu cơ bản	Giấy bạc	giấy bạc
Chiều rộng (mm)	160-320	160-320
Độ dày (µm)	8-15	6-12

Lưu ý: Vật liệu cơ bản được sử dụng để nghiệm thu không được có bất kỳ độ lỏng nào, độ dày và trọng lượng không đồng đều, vết dầu trên bề mặt hoặc các hiện tượng khác ảnh hưởng đến hiệu suất của băng và lớp phủ.

Thông số lớp phủ

Mục	cực âm	Cực dương
Chế độ phủ	Lớp phủ liên tục, không liên tục, sọc	Lớp phủ liên tục, không liên tục, sọc
Chiều rộng lớp phủ (mm)	150-300	150-300
Độ dày khô của lớp phủ một mặt（µm）	70-350	60-350
Trọng lượng lớp phủ đơn (g/㎡)	30-250	20-200
Tốc độ phủ (m / phút)	0.5~1	0.5~1.5

Giải thích: Tốc độ phủ có liên quan đến đặc tính sản phẩm (hệ vật liệu, độ dày lớp phủ, hàm lượng chất rắn, nhiệt độ) và tốc độ phủ tối đa nêu trong bảng không thể đáp ứng các yêu cầu quy trình phủ đặc biệt.

Thông số kỹ thuật và thông số thiết bị

KHÔNG	Mục	Nội dung
1	Chiều rộng bề mặt cuộn	400mm
2	Tốc độ cơ học (không tải)	Tối đa 5m/phút
3	Thông số kỹ thuật tháo cuộn	Đường kính cuộn: Max φ 300mm; Chịu tải: Max.100kg; Thông số cuộn: đường kính trong 3 inch, khoảng 76,2mm, chiều dài 400 ± 3 mm Chất liệu cuộn: kim loại, nhựa ABS
4	Thông số kỹ thuật cuộn dây	Đường kính cuộn: Max φ 300mm; Chịu tải: Max.100kg; Thông số cuộn: đường kính trong 3 inch, khoảng 76,2mm, chiều dài 400 ± 3 mm Chất liệu cuộn: kim loại, nhựa ABS
5	Phương pháp làm nóng lò	Sưởi ấm bằng điện
6	Cấu trúc lò	1 tiết diện×2m/tiết diện=2m, một lớp;
7	Nhiệt độ lò	Tối đa 150 độ

KHÔNG	Mục	Nội dung
1	Kích thước tổng thể	Thiết bị khoảng L(4,3m)× W（2,1m)×H(2,5m) (chiều rộng bao gồm tủ điện, chiều dài không bao gồm không gian lắp đặt cho máy dò mật độ bề mặt);
2	Yêu cầu về nguồn điện	1) AC380V ba pha ± 10%, 50Hz, dây nối đất: nối đất bảo vệ; 2) Công suất lắp đặt thiết bị: 25KW, số nguồn điện chính: 1;
3	Khí nén	1) Áp suất khí nén: Lớn hơn hoặc bằng 0.6MPa, với độ dao động áp suất ± 1% (không khí sạch sau khi loại bỏ nước, không có dầu, lọc và ổn định áp suất); 2) Tiêu thụ khí nén: 5m ³/ h. Số lượng giao diện: 1/bộ (đầu máy); 3) Thông số kỹ thuật của ống dẫn khí giao diện: Φ12mm;
4	Những yêu cầu về môi trường	1) Nhiệt độ môi trường: 25 ± 5 độ đối với phần phủ (được xác định theo yêu cầu quy trình của người mua); 2) Độ ẩm tương đối: 10% ~ 30% RCH (được xác định theo yêu cầu quy trình của người mua); 3) Độ sạch: Loại 100000 (được xác định theo yêu cầu quy trình của người mua);
5	Yêu cầu mặt bằng	1) Tổng trọng lượng thiết bị: khoảng 1,6 tấn; 2) Sàn xi măng hoặc sàn terrazzo, có độ phẳng ±5mm/㎡và khả năng chịu lực lớn hơn hoặc bằng 500 kg/㎡;
6	Thể tích không khí của lò	1) Thể tích khí thải tối đa, ở 140 độ: điện cực dương 1500 m3/h, điện cực âm 1500m3/h; 2) Thể tích không khí trong lành tối đa, ở 60 độ: điện cực dương 1100 m3/h, điện cực âm 1100 m3/h;
