Model:TOB-J300D-SD
Máy cắt khuôn laser điện cực tự động TOB-J300D-SD Semi-Automatic Laser Die{4}}này chủ yếu được sử dụng để cắt hình dạng bên ngoài của các điện cực pin lithium.

Gửi yêu cầu

Nói chuyện ngay

Giơi thiệu sản phẩm

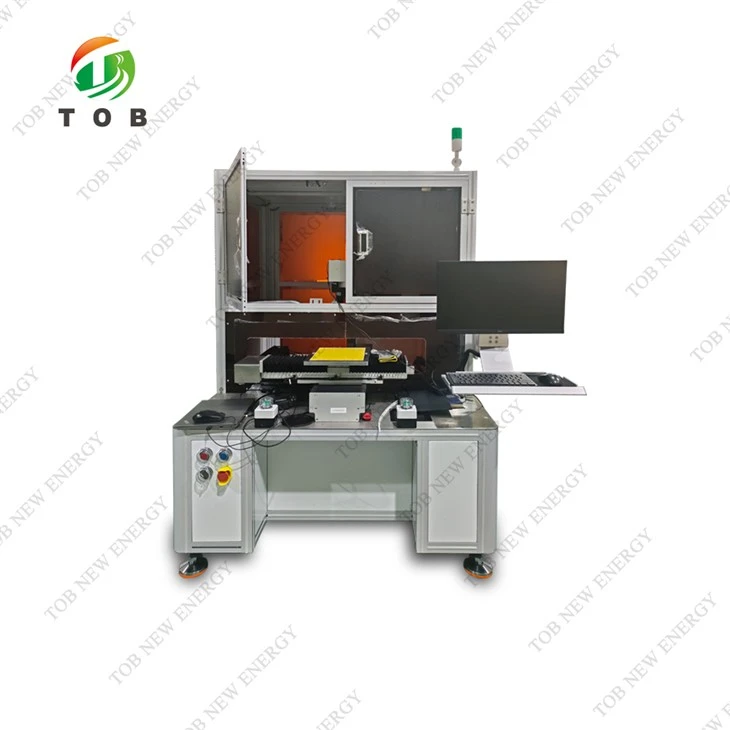

Máy cắt khuôn bán điện cực tự động-

Video sản phẩm

Đặc điểm kỹ thuật

Máy cắt khuôn laser điện cực tự động TOB-J300D-SD Semi-Automatic Laser Die{4}}này chủ yếu được sử dụng để cắt hình dạng bên ngoài của các điện cực pin lithium.

Người vận hành đặt điện cực lên bệ định vị theo cách thủ công. Một hệ thống chân không tự động giữ điện cực tại chỗ một cách an toàn. Khi kích hoạt thủ công nút khởi động, cánh tay robot sẽ tự động di chuyển điện cực đến vị trí cắt laser. Máy cắt laser tự động cắt điện cực theo hình dạng yêu cầu. Sau đó, cánh tay robot sẽ chuyển điện cực cắt trở lại trạm vận hành, tại đây người vận hành sẽ tháo điện cực ra.

Tính năng thiết bị

● Thiết bị này phù hợp với dây chuyền sản xuất thí điểm nhỏ, có kích thước nhỏ gọn và chi phí thấp.

● Phần mềm cung cấp thao tác đơn giản với thiết kế giao diện đồ họa, khả năng mô phỏng động và chuyển đổi nhanh chóng-chỉ cần điều chỉnh các tham số tương ứng.

● Khu vực cắt laze kết hợp tính năng chống bụi bằng hộp thu gom và thu hồi bụi độc lập, tập trung thu gom bụi phát sinh trong quá trình cắt laze để tránh làm nhiễm bẩn bề mặt tấm điện cực.

● Laser sợi quang liên tục tốc độ cao-với độ ổn định nguồn điện<2%, paired with an independently developed high-speed galvanometer.

● Cánh tay robot sử dụng vít bi-được dẫn động có độ chính xác cao{1}}của mô tơ servo để truyền động, đảm bảo độ chính xác và tốc độ cao.

Thích ứng với kích thước và thông số kỹ thuật của vật liệu đến

KHÔNG.	Mục	tham số
1	Kích thước vật liệu tối đa	300mm × 300mm (bao gồm cả tab)
2	Kích thước vật liệu tối thiểu	50mm × 50mm (bao gồm cả tab)
3	Kích thước độ dày vật liệu	60–250μm (lớp gốm phải được cắt trên điện cực catốt)
4	Độ chính xác kích thước vật liệu	±1mm

Thông số kỹ thuật thiết bị

KHÔNG.	Mục	Thông số	Nhận xét
1	Chiều dài tấm điện cực	50-300mm (bao gồm cả tab)
2	Chiều rộng tấm điện cực	50-300mm (bao gồm cả tab)
3	Tốc độ cắt laze	Lớn hơn hoặc bằng 200mm/s
4	Độ chính xác kích thước của tấm điện cực	± 0,2mm
5	Sự kết hợp hạt	Nhỏ hơn hoặc bằng 10μm
6	Vùng ảnh hưởng nhiệt-	Nhỏ hơn hoặc bằng 120μm
7	Rò rỉ kim loại	Nhỏ hơn hoặc bằng 50μm
8	Tiếng ồn thiết bị	Nhỏ hơn hoặc bằng 75 dB (ở khoảng cách 1m với máy)
9	Nguồn điện thiết bị	AC380V±5%, ba-pha 50Hz
10	Nguồn không khí thiết bị	Khí nén 0,5-0,6 MPa
11	Kích thước thiết bị	Khoảng. 1200×1200×1700 (Thiết bị chính)
12	Màu sắc xuất hiện	Tiêu chuẩn Xám ấm 1C; thẻ màu yêu cầu theo yêu cầu của khách hàng
13	Trọng lượng thiết bị	Xấp xỉ. 500 kg
14	Tỷ lệ sản lượng sản phẩm	Lớn hơn hoặc bằng 99,5%
15	Tỷ lệ sử dụng thiết bị	Lớn hơn hoặc bằng 95%
16	Nhiệt độ môi trường hoạt động	0-50 độ
