Bộ điều chỉnh điện thế đa kênh



Bộ biến thế Galvanostat đa kênh EIS





Máy điện phân điện thế đa kênh TOB-CS310X EIS là một thiết bị đa năng cung cấp 8 khe cắm.

Thiết kế mô-đun nổi hoàn toàn và cách ly điện đảm bảo mỗi kênh hoàn toàn độc lập, đảm bảo dữ liệu chính xác và các phép đo đồng thời hiệu quả.

Máy đo điện thế đa kênh mang lại sự tiện lợi cho những người có nhiều mẫu và là thiết bị lý tưởng cho các nghiên cứu về vật liệu năng lượng, nghiên cứu pin, ăn mòn kim loại, v.v.

Số lượng kênh có thể tùy chỉnh. Cấu hình khác nhau đảm bảo bạn có được sản phẩm mong muốn phù hợp với nhiều ngân sách khác nhau.



Bộ điều chỉnh điện áp đa kênh (±1A, ±10V) Mỗi kênh là độc lập
Mẫu: TOB-CS310X
Lựa chọn A 4-kênh, EIS * 1 kênh	Lựa chọn B 4-kênh, EIS * 4	Lựa chọn C 8-kênh, EIS * 1	Lựa chọn D 8-kênh, EIS * 8

Số lượng kênh có thể mở rộng bằng cách thêm và lắp thêm bo mạch, nhờ vào thiết kế khung gầm thông minh và plug-in. Phạm vi điều khiển điện thế của mỗi kênh là 10V, phạm vi điều khiển dòng điện ±1A, có thể đáp ứng yêu cầu thử nghiệm của hầu hết mọi người.

Ứng dụng

---

● Nghiên cứu vật liệu năng lượng (pin Li-ion, pin mặt trời, pin nhiên liệu, siêu tụ điện), vật liệu chức năng tiên tiến

● Tổng hợp điện, mạ điện/phủ điện, oxy hóa anot, điện phân

● Nghiên cứu ăn mòn và đánh giá khả năng chống ăn mòn của kim loại; đánh giá nhanh chất ức chế ăn mòn, lớp phủ và hiệu quả bảo vệ catốt

● Điện xúc tác (HER, OER, ORR, CO2RR, NRR)



Thông số kỹ thuật
Số kênh: 4/ 8	Channel insulation resistance: >100MΩ
Truyền thông: Ethernet	Bộ lọc thông thấp: bao phủ 8-thập kỷ
Phạm vi kiểm soát tiềm năng: ±10V	Phạm vi kiểm soát dòng điện không đổi: ±1A
Độ chính xác tiềm năng: 0.1%×phạm vi đầy đủ±1mV	Độ chính xác hiện tại: 0.1%×phạm vi đầy đủ
Potential resolution:10μV(>100Hz), 3μV(<10Hz)	Độ phân giải hiện tại: 1pA
Thời gian tăng tiềm năng: ﹤1μs(<10mA),<10μs(<2A)	Phạm vi hiện tại: 2nA ~ 1A, 10 phạm vi
Trở kháng đầu vào điện cực tham chiếu: 1012Ω||20pF	Dòng điện đầu ra tối đa: 1A
Điện áp tuân thủ: ±21V	Tăng dòng điện trong quá trình quét: 1mA @1A/ms
Tốc độ quét CV và LSV: 0.001mV~10000V/s	Tăng điện thế trong quá trình quét: 0.076mV@1V/ms
Độ rộng xung CA và CC: 0.0001~65000 giây	Độ rộng xung DPV và NPV: 0.0001~1000 giây
Tần số SWV:0.001~100KHz	Tăng điện thế tối thiểu CV: 0.075mV
Thu thập dữ liệu AD: 16bit@1MHz, 20bit@1kHz	Tần số IMP: 10μHz~1MHz
Độ phân giải DA: 16bit, thời gian thiết lập: 1μs	Phạm vi hiện tại và tiềm năng: tự động
Yêu cầu về hệ điều hành: Windows 7/8/10/11	Trọng lượng: 12,5 Kg Kích thước: 40*40*14cm
Phổ trở kháng điện hóa (EIS)
Máy phát tín hiệu
Dải tần số EIS: 10μHz~1MHz	Biên độ tín hiệu AC: 1mV~2500mV
Độ chính xác tần số: 0.005%	Độ phân giải tín hiệu: 0.1mV RMS
Trở kháng đầu ra DDS: 50Ω	Độ lệch DC: -10V~+10V
Sự biến dạng của sóng:<1%	Dạng sóng: sóng sin, sóng tam giác, sóng vuông
Chế độ quét: Logarit/tuyến tính, tăng/giảm
Máy phân tích tín hiệu
Thời gian tích phân tối đa: 106 chu kỳ hoặc 105 giây	Độ trễ đo lường:0-105S
Thời gian tích phân tối thiểu: 10ms hoặc thời gian dài nhất của một chu kỳ
Bù trừ DC
Phạm vi bù trừ tiềm năng: -10V~+10V	Phạm vi bù trừ hiện tại: -1A~+1A
Điều chỉnh băng thông: tự động và thủ công, dải tần số 8-thập kỷ



Thuận lợi:

Dòng điện/điện áp cao: Phạm vi điện thế áp dụng ±10V, dòng điện ±1A. Có thể đáp ứng nhu cầu của hầu hết các nghiên cứu.

Kỹ thuật toàn diện: Được trang bị EIS tích hợp (10μHz~1MHz). Có kỹ thuật toàn diện trong mỗi kênh.

Bảo hành: Bảo hành 5 năm. Chúng tôi là nhà sản xuất và các kỹ sư của chúng tôi sẽ cung cấp hỗ trợ kỹ thuật bất cứ khi nào bạn cần.

Chi phí thấp: Giá bao gồm máy chủ thiết bị, phần mềm (kiểm soát thí nghiệm & xử lý dữ liệu), cáp cần thiết, cell giả. Không có chi phí nào khác.

Độ tin cậy và chất lượng: Chúng tôi đã có mặt trên thị trường trong 20 năm và hiện là thương hiệu sản phẩm máy đo điện thế số 1 tại Trung Quốc.



Kỹ thuật trong mỗi kênh

---

Phân cực ổn định	Phân cực tạm thời	Phương pháp Chrono	Ampe kế
• Điện thế mạch hở (OCP)	• Các bước tiềm năng đa dạng	• Đo điện thế thời gian (CP)	• Ampe kế xung vi sai (DPA)
• Điện thế tĩnh (đường cong IT)	• Nhiều bước dòng điện	• Đo thời gian ampe kế (CA)	• Ampe kế xung vi sai kép (DDPA)
• Mạ điện	• Bậc thang tiềm năng (VSTEP)	• Đo thời gian (CC)	• Ampe kế xung ba (TPA)
• Điện thế động lực học (biểu đồ Tafel)	• Bậc thang Galvanic (ISTEP)	-	• Phát hiện xung ampe tích hợp (IPAD)
• Điện động lực học (DGP)	-	-	-



Kiểm tra pin	Đo lường ăn mòn	Phổ trở kháng điện hóa (EIS)	Vôn-Ampe kế
• Sạc và xả pin	• Đường cong phân cực tuần hoàn (CPP)	• EIS thế tĩnh (Nyquist, Bode)	• Đo Voltam quét tuyến tính (LSV)
• Sạc và xả tĩnh điện (GCD)	• Đường cong phân cực tuyến tính (LPR)	• EIS tĩnh điện	• Đo Voltam tuần hoàn (CV)
• Sạc và xả tĩnh điện (PCD)	• Tái hoạt hóa điện thế động học (EPR)	• EIS tĩnh điện (Tần số tùy chọn)	• Voltam kế cầu thang (SCV)#
• Kỹ thuật chuẩn độ gián đoạn tĩnh điện (PITT)	• Tiếng ồn điện hóa (EN)	• EIS tĩnh điện (Tần số tùy chọn)	• Đo Voltam sóng vuông (SWV)#
• Kỹ thuật chuẩn độ gián đoạn Galvanostatic (GITT)	• Ampe kế điện trở bằng không (ZRA)	• Mott-Schottky	• Đo điện thế xung vi sai (DPV)#
-	-	• EIS thế năng so với thời gian (Tần số đơn)	• Đo điện thế xung bình thường (NPV)#
-	-	• EIS tĩnh điện so với thời gian (Tần số đơn)	• Đo điện thế xung chuẩn vi sai (DNPV)#
-	-	-	• Đo điện áp AC (ACV)
-	-	-	• Đo Voltam AC hài bậc 2 (SHACV)
-	-	-	• Phép đo điện áp xoay chiều biến đổi Fourier (FTACV)
-	-	-	#: có phép đo voltam bóc tách tương ứng



Đo lường đồng thời

---

Bạn có thể chạy cùng một thử nghiệm cho mỗi kênh cùng một lúc. Đặt cùng các thông số cho mỗi thử nghiệm một lần và chạy tất cả độc lập. Điều này đặc biệt hữu ích khi bạn có nhiều mẫu cho một thử nghiệm duy nhất.



Bạn cũng có thể chọn các kỹ thuật khác nhau trong mỗi kênh. Thiết lập các thông số cho từng thí nghiệm một cách tuần tự và chạy từng thí nghiệm một cách độc lập. Như được hiển thị trong hình bên phải, EIS, Galvanostatic charge & discharge, Cyclic Voltammetry và thử nghiệm đường cong phân cực được thử nghiệm.





Ưu điểm kỹ thuật

---

1. Trở kháng (EIS)

The potentiostat applies correlation integral algorithm and dual-channel over-sampling technique, and has strong anti-interference ability. It is suitable for EIS measurements of high-impedance system (>109Ω, chẳng hạn như lớp phủ, bê tông, v.v.).



2. Đường cong phân cực

Có thể thu được biểu đồ Tafel. Người dùng có thể thiết lập dòng điện đảo ngược anot (dòng điện phá hủy màng thụ động) của đường cong phân cực tuần hoàn để thu được điện thế rỗ và điện thế bảo vệ của vật liệu và đánh giá khả năng bị ăn mòn giữa các hạt của vật liệu. Phần mềmre sử dụng phương pháp lắp ghép phi tuyến tính để phân tích đường cong phân cực và có thể đánh giá nhanh khả năng chống ăn mòn và chất ức chế của vật liệu.

EIS của hợp kim AA6063 Al trong Ce3+ chứa dung dịch NaCl 3%	Đường cong phân cực của hợp kim vô định hình gốc Ti và thép không gỉ trong dung dịch 3%NaCl



3. Đo Volt-Ampe

Phép đo Voltam quét tuyến tính (LSV), Phép đo Voltam tuần hoàn (CV), SCV, SWV, DPV, NPV, ACV, Phép đo Voltam tách lớp, v.v. Tích hợp tính toán diện tích đỉnh, dòng điện đỉnh và phân tích đường cong chuẩn.

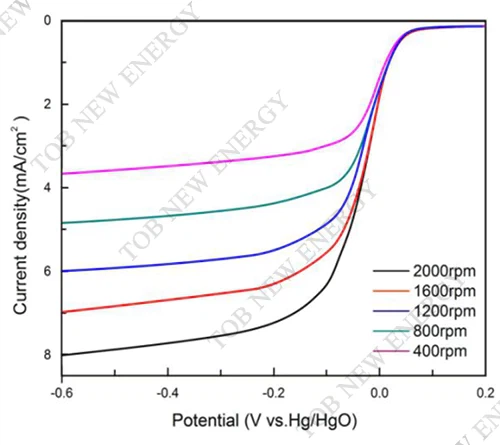

LSV: vật liệu cacbon mesoporous trong KOH 0.1M	CV của siêu tụ điện PPy trong 0,5 mol/L H2SO4



4 Tiếng ồn điện hóa

Với bộ theo dõi điện trở cao và ampe kế điện trở bằng không, nó đo lường các dao động tiềm năng/dòng điện tự nhiên trong hệ thống ăn mòn. Nó có thể được sử dụng để nghiên cứu ăn mòn rỗ, ăn mòn điện hóa, ăn mòn khe hở và nứt ăn mòn ứng suất, v.v. Dựa trên tính toán khả năng chống nhiễu và chỉ số rỗ, nó có thể hoàn thành việc giám sát ăn mòn cục bộ.



5. Đo lường nổi hoàn toàn

Chế độ nổi hoàn toàn có thể được sử dụng để đo điện hóa trong nồi hấp, giám sát ăn mòn trực tuyến các thành phần kim loại dưới lòng đất (cốt thép trong bê tông, v.v.)



6. Bộ công cụ phát triển phần mềm (SDK)

Chúng tôi có thể cung cấp các hàm API và ví dụ phát triển, giúp đáp ứng một số yêu cầu của người dùng về phát triển thứ cấp và các phép đo tự xác định. Chúng tôi có thể cung cấp tệp .dll.



Các tính năng của phần mềm

---

Voltam tuần hoàn:Phần mềm CS studio cung cấp cho người dùng một bộ làm mịn/phân biệt/tích hợp đa năng, có thể hoàn thành việc tính toán chiều cao đỉnh, diện tích đỉnh và điện thế đỉnh của đường cong CV. Trong kỹ thuật CV, trong quá trình phân tích dữ liệu, có chức năng lựa chọn chu kỳ chính xác để hiển thị.







Biểu đồ Tafel và tốc độ ăn mòn:

CS studio cũng cung cấp khả năng điều chỉnh phi tuyến tính mạnh mẽ trên phương trình Butler-Volmer của đường cong phân cực. Nó có thể tính toán độ dốc Tafel, mật độ dòng ăn mòn, dòng giới hạn, điện trở phân cực, tốc độ ăn mòn. Nó cũng có thể tính toán mật độ phổ công suất, khả năng chống nhiễu và khả năng chống nhiễu phổ dựa trên các phép đo nhiễu điện hóa.

Kiểm tra và phân tích pin:

hiệu suất sạc và xả, dung lượng, điện dung riêng, năng lượng sạc và xả.



Phân tích EIS: Biểu đồ Bode, Nyquist, Mott-Schottky

Trong quá trình phân tích dữ liệu EIS, có chức năng điều chỉnh tích hợp để vẽ mạch tương đương tùy chỉnh.

Lưu dữ liệu theo thời gian thực:Dữ liệu có thể được tự động lưu ngay cả khi tắt nguồn đột ngột.

Kiểm tra kết hợp:nó có thể tạo điều kiện thuận lợi cho việc tự động hóa các thí nghiệm và tiết kiệm thời gian. Với chức năng độc đáo của thử nghiệm kết hợp, bạn có thể chọn một số kỹ thuật và thiết lập thời gian chờ, thời gian bắt đầu và các chu kỳ. Chọn các thí nghiệm bạn muốn chạy. Sau đó, bạn có thể tự động đo lường các thí nghiệm đã thiết lập theo ý muốn mà không cần phải chờ trong phòng thí nghiệm. Chức năng này đặc biệt hữu ích nếu bạn có nhiều thí nghiệm để chạy và tiết kiệm thời gian của bạn rất nhiều.







Dữ liệu mở:Bạn có thể mở các tập tin dữ liệu theo định dạng txt trong notepad. Dữ liệu cũng có thể được mở trong Origin



Cung cấp tiêu chuẩn

---

1	Máy chủ nhạc cụ TOB-CS310X	1 bộ
2	Phần mềm phân tích và thử nghiệm CS studio	1 bộ
3	Cáp nguồn 1 cái	1 miếng
4	Cáp Ethernet 1 cái	1 miếng
5	Cáp di động	8(Lựa chọn A&B)	16 (Tùy chọn C&D) chiếc
6	Tế bào giả	4(Lựa chọn A&B)	8 chiếc (Tùy chọn C&D)
7	Dịch vụ	Tất cả các dịch vụ, sửa chữa đều hoàn toàn miễn phí
8	Thời hạn bảo hành	5 năm
9	Cung cấp hướng dẫn cài đặt, hướng dẫn sử dụng, video cài đặt phần mềm và video đào tạo
10	Dịch vụ sửa chữa miễn phí
11	Nâng cấp phần mềm trọn đời và dịch vụ kỹ thuật
