Lò nướng chân không cuộn điện cực bốn cửa



Lò nướng chân không bốn cửa để sấy cuộn điện cực pin







Nguyên tắc làm việc

Mỗi máy có thể làm việc theo chu kỳ liên tục; Quy trình cơ bản: mở cửa, đặt điện cực hoặc tế bào vào lò, sau đó đặt thời gian gia nhiệt, thời gian chân không, thời gian nitơ. Hệ thống sẽ tự động hoàn tất quá trình làm nóng và thay đổi không khí thường xuyên theo thông số thời gian đã đặt và hoàn tất quá trình nướng.



Lò sấy chân khôngCấu hình

1 Chất liệu hộp: thép không gỉ, gia cố để gia công vật liệu hình vuông

2 Khung: Được làm bằng tấm cán nguội chất lượng cao 1,5 mm, 2,0mm, bao gồm hai lớp cách nhiệt, bông cho nhôm silicat, bông nhôm lá mỏng, bông cách âm ba loại Sản phẩm nhiều lớp.

3 Hệ thống khí nóng: Mỗi lớp bao gồm quạt, hộp sưởi, ống dẫn khí, ống dẫn khí, v.v., có thể đạt được sự thống nhất về nhiệt độ

4 Hệ thống điều khiển: Nó bao gồm PLC, màn hình cảm ứng, cảm biến áp suất, van flapper chân không cao, rơle trạng thái rắn, bộ điều khiển nhiệt độ, nhóm van điện từ, v.v.

5 Phần cứng: bao gồm cửa, nắp sau, ống chân không và các bộ phận dập khác



Lò sấy chân khôngđặc trưng

1 Kênh sưởi ấm khép kín hoàn toàn, quy trình sưởi ấm hô hấp, hiệu quả cao và tiết kiệm năng lượng, độ chính xác nhiệt độ cao.

2 Van flapper khí nén chân không cao, điều khiển riêng biệt bốn buồng.

3 Tất cả các dòng đều là tiêu chuẩn với các thiết bị bảo mật hiệu suất cao gấp sáu lần.

4 Toàn bộ tiêu chuẩn dòng sản phẩm có cửa hợp kim nhôm, cửa kính đôi đàn hồi, khả năng giữ nhiệt và chống cháy nổ tuyệt vời, ba lớp phát hiện áp suất, bảo vệ quá áp;

5 Toàn bộ dòng sản phẩm này là tiêu chuẩn với hệ điều hành PLC màn hình lớn màu 7 inch, bầu không khí đẹp.

6 Chế độ tải vật liệu: treo ở giữa lớp lót ￠ 63 trục treo, trọng lượng ổ trục treo Nhỏ hơn hoặc bằng 200Kg.

Kết cấu 7 hộp: 4 cửa 1 cửa (4 cửa).

8 Cấu trúc lớp cách nhiệt: bông cách nhiệt nhôm silicat mật độ cao, cách nhiệt hai lớp, nhiệt độ bên ngoài dưới 45 độ (trừ cửa kính)

9 Chế độ sưởi: điều khiển sưởi bằng điện, lưu thông không khí nóng kiểu xung quanh.

10 Cấu trúc sưởi ấm: Không khí lưu thông bên ngoài loại O, không khí bên trái thoát ra, bên phải hút không khí, nhiệt độ nhất quán.

11 Màn hình cảm ứng, điều khiển tự động chu trình tự động, hoàn thành bước cuối cùng trở lại áp suất chân không; Màn hình kỹ thuật số nhiệt độ an toàn.

12 Được trang bị thiết bị kiểm soát nhiệt độ bảo vệ quá nhiệt đa vị trí, có thể ngăn chặn hiệu quả nhiệt độ ngoài tầm kiểm soát và các vấn đề an toàn kiểm soát nhiệt độ khác, cải thiện độ chính xác của bảo vệ quá nhiệt.13 Màn hình điều khiển sử dụng thao tác tập trung trên màn hình cảm ứng, vận hành dễ dàng, điều khiển đáng tin cậy. Bộ điều khiển chương trình sử dụng điều khiển PLC và hoạt động ổn định và đáng tin cậy.

14 Chỉ riêng bốn thùng điều khiển lò, có thể cài đặt riêng tổng thời gian nướng, thời gian chu kỳ, thời gian chân không, thời gian sấy, cài đặt thông số, có thể nhấn nút để tự động vào quá trình nướng, khi đạt đến thời gian tự động tắt sau thời gian nướng, nếu nhiệt độ cao hơn nhiệt độ, tự động gửi cảnh báo và đèn báo màu đỏ sáng và tự động dừng sưởi, đồng thời hiển thị thông tin cảnh báo trên màn hình hiển thị.

15 Trong hoạt động bình thường, cảnh báo lỗi và nguyên nhân lỗi có thể được mô tả trên màn hình, thông tin thiết bị phản hồi theo thời gian thực.



KHÔNG.	Mặt hàng	Thông số kỹ thuật
1	nguyên tắc sưởi ấm	sưởi ấm tuần hoàn ngoài trời
2	Nguồn cấp	380V50HZ 12KW
3	Nguồn hàng không	Không khí khô {{0}}.1-0.2Mpa/chân không-0.098- -0.1Mpa/khí nén 0.4-0.5Mpa
4	Nhiệt độ	RT đến 150 độ
5	độ chân không	Pumpto－{{0}}. 1-－0,098Mpa,digitaldisplay24Hduy trì áp suất Nhỏ hơn hoặc bằng 95%
6	lỗi hiển thị	Giá trị cài đặt và giá trị bảngsau khi ổn định Nhỏ hơn hoặc bằng ±0.1C
7	đặc tính cách nhiệt	Nhiệt độ Ektexine không vượt quá 45 độ (ngoại trừ cửa kính)
8	Độ đồng đều nhiệt độ	Mỗi điểm của khoang bên trong cách tường 50MM: Nhỏ hơn hoặc bằng ±3,5 độ trong điều kiện chân không, Nhỏ hơn hoặc bằng ±2,5 độ trong điều kiện áp suất khí quyển
9	Nhiệt độ chuỗi	Nhỏ hơn hoặc bằng 20C (Nhiệt độ lớp liền kề tăng trong vòng 100 độ, chỉ cao hơn trong vòng 20 độ so với nhiệt độ phòng)
10	Tốc độ phản hồi	Nhiệt độ hiển thị trên bảng 30 phút đạt đến giá trị cài đặt, nhiệt độ bên trong đồng đều trong 45-60 phút
11	Vị trí nạp chân không và nitơ và thông số kỹ thuật giao diện	Vị trí giao diện nằm ở mặt sau của thiết bị; Giao diện chân không là DN20 và giao diện khí khô là ￠ giao diện ống dẫn khí 12mm

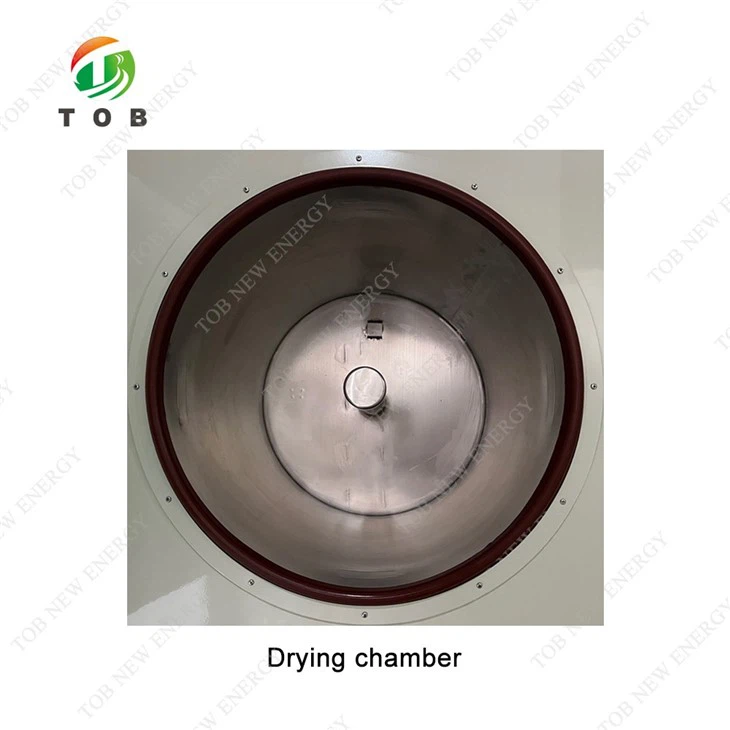

12	Kích thước buồng bên trong	Đường kính 600mm × chiều sâu 700mm × 4
13	Kích thước	1900 H×2230 W×1250 L mm



Điều kiện địa điểm lắp đặt

1 Mặt trước của lò cách tường không nhỏ hơn 1500mm, mặt sau bên trái và bên phải không được nhỏ hơn 500mm. Khách hàng phải cung cấp công tắc phân phối độc lập và chịu trách nhiệm kết nối nguồn điện bên ngoài của thiết bị.

2 Nguồn điện: 380±38V, 50±1Hz.

3 Chân không:-0. 1MPa, ống chân không DN20.

4 Nitơ:áp suất 0. 1~0.2MPA, Đường ống dẫn khí nitơ ￠ 12 ống khí.

5 Khí nén:0.4~0.6MPA￠ 8 ống

6 Tiêu thụ năng lượng điện

7 Max Nhỏ hơn hoặc bằng 12kw/h

8 Thậm chí Nhỏ hơn hoặc bằng 3,5kw/h 7.5. Môi trường



Yêu cầu

1 Nhiệt độ -5~35 độ , độ ẩm Nhỏ hơn hoặc bằng 40%

2 Không có khí, chất lỏng hoặc chất rắn dễ cháy hoặc nổ xung quanh

3 Tránh nướng các đồ dễ cháy, khí dễ cháy và vật liệu dễ nổ trong lò.
