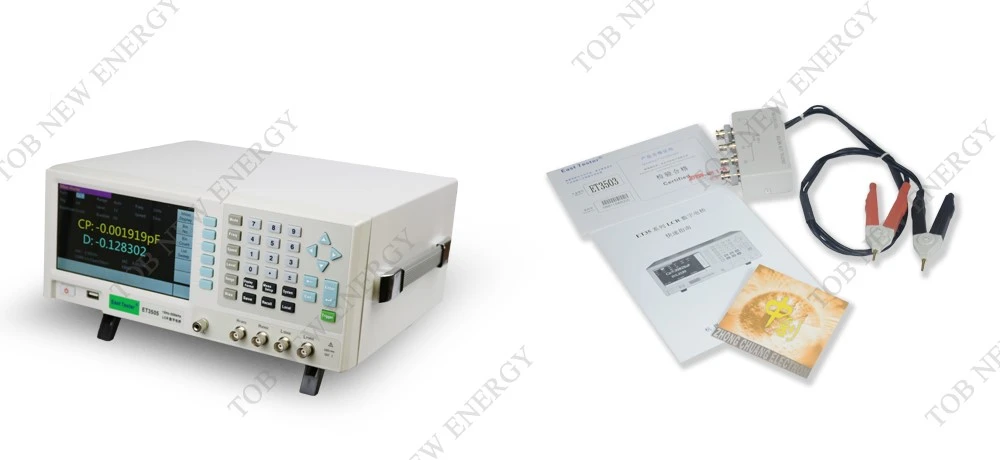

Máy đo LCR để bàn Máy kiểm tra kỹ thuật số 10Hz-1MHz

Model: Dòng TOB-ET35
Máy đo LCR kỹ thuật số để bàn dòng TOB-ET35 để kiểm tra điện dung, điện trở, độ chính xác 0.05%, 10 Hz - 1 MHz.

Gửi yêu cầu

Nói chuyện ngay

Giơi thiệu sản phẩm

Máy đo LCR để bàn Máy kiểm tra kỹ thuật số 10Hz-1MHz

Video sản phẩm

Đặc điểm kỹ thuật

Cầu kỹ thuật số LCR dòng TOB-ET35 là máy phân tích thông số linh kiện có độ chính xác cao sử dụng nguyên lý cầu cân bằng tự động, có băng thông thử nghiệm 10 Hz~ 1 MHz, tần số có thể điều chỉnh liên tục, độ chính xác đo cơ bản 0,05%, điều khiển mức tự động, quét danh sách và đếm vị trí, có thể cung cấp phép đo và phân tích chính xác và đầy đủ cho hầu hết các linh kiện và vật liệu, do đó được sử dụng rộng rãi trong R&D sản phẩm, kiểm tra linh kiện đầu vào và phân loại sản phẩm trực tuyến.

Tính năng sản phẩm:

0.05% độ chính xác cơ bản

Tốc độ đo tối đa 200 lần/giây

Phạm vi đo tần số 10 Hz- 1 MHz, Có thể điều chỉnh liên tục, 1 mHZ từng bước

Biên độ tín hiệu kích thích 10 mV-2 V có thể điều chỉnh, 1mV từng bước

Điện áp phân cực DC có thể lập trình bên trong -2V~+2V

Hỗ trợ điện áp phân cực DC bên ngoài được áp dụng -60V~+60V

Hỗ trợ nguồn điện bên ngoài

V,I kiểm tra giám sát tín hiệu

10-kiểm tra quét danh sách điểm

10-phân loại và đếm lớp

100 nhóm dữ liệu hiệu chỉnh cho các tần số được chỉ định

Phạm vi tự động, phạm vi thủ công

Màn hình hiển thị LED 7", giao diện tiếng Trung và tiếng Anh

Giao diện USB, Ethernet, RS232, GPIB, Handler

Đối tượng được đo:

Linh kiện thụ động: đánh giá thông số trở kháng và phân tích hiệu suất cho tụ điện, cuộn cảm, lõi từ, điện trở, thiết bị áp điện, máy biến áp, linh kiện chip và linh kiện mạng.

Linh kiện bán dẫn: Đặc tính C-VDC của varactor; phân tích các thông số ký sinh của bóng bán dẫn và mạch tích hợp

Các thành phần khác: đánh giá trở kháng của bảng mạch in, rơ le, công tắc, cáp, pin, v.v.

Vật liệu điện môi: hằng số điện môi và góc tổn thất của nhựa, gốm và các vật liệu khác;

Vật liệu từ: đánh giá độ từ thẩm và góc mất từ của ferit, vật thể vô định hình và các vật liệu từ khác

Vật liệu bán dẫn: hằng số điện môi, độ dẫn điện và đặc tính CV của vật liệu bán dẫn

Vật liệu tinh thể lỏng: hằng số điện môi, hằng số đàn hồi và các đặc tính CV khác của đơn vị tinh thể lỏng

Ứng dụng:

Tụ điện tử, chất nền, PCB, ăng ten, ferit, bộ giảm chấn, vật liệu ma SAR

Hàng không vũ trụ/quốc phòng, công nghệ tàng hình, RAM (vật liệu hấp thụ radar), vỏ ăng-ten radar

Vật liệu công nghiệp, vật liệu gốm và vật liệu composite, phụ tùng ô tô, lớp phủ

Polyme, sợi nhựa, màng, vật liệu cách điện

Hydrogel, tã dùng một lần, kính áp tròng mềm

Màn hình tinh thể lỏng

Các sản phẩm khác có chứa các vật liệu như vậy: lốp xe, sơn, chất kết dính

Thực phẩm và nông nghiệp: nghiên cứu bảo quản thực phẩm (hư hỏng), phát triển thực phẩm vi sóng, đo hàm lượng nước và bao bì

Lâm nghiệp và khai khoáng: đo hàm lượng nước và phân tích hàm lượng dầu của các sản phẩm gỗ/giấy

Dược phẩm và y học: Nghiên cứu và phát triển và sản xuất thuốc, cấy ghép sinh học, đặc điểm mô người, sinh khối và lên men

Thông số kỹ thuật chung:

Điện áp nguồn: 220V.AC/50Hz ±10%,

Tiêu thụ điện năng:<20W

Màn hình: 7" TFT LCD, độ phân giải 800*480

Giao diện: LAN, RS232, GPIB, USB Host, Thiết bị USB và Bộ xử lý

Môi trường dịch vụ: 0 độ -40 độ

Kích thước: 330mm*285mm*136mm (D*R*C)

Trọng lượng: 3,6 kg

Người mẫu	TOB-ET3510	TOB-ET3505	TOB-ET3503	TOB-ET3502	TOB-ET3501
Dải tần số tín hiệu thử nghiệm	10Hz-1MHz	10Hz-500kHz	10Hz-300kHz	10Hz-200kHz	10Hz-100kHz
Độ phân giải tần số, độ chính xác	Độ phân giải: 1mHz, Độ chính xác: 0.01%
Các thông số thử nghiệm	Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs,
	Lp-D, Lp-Q, Lp-G, Lp-Rp, Ls-D, Ls-Q, Ls-Rs,
	Rs-Xs,\|Z\|-θr,\|Z\|-θd,\|Y\|-θr,\|Y\|-θd,GB
Đo tốc độ hiển thị	Nhanh: 50 lần/giây (20ms), Trung bình: 10 lần/giây (100ms), Chậm: 1,25 lần/giây (800ms)
Tốc độ đo tùy chỉnh	Giữa 0.5 lần/giây-200 lần/giây, Có thể thiết lập
Phạm vi tham số LCR	Cp,Cs:0.001000pF~99.9999F Lp, Ls:0.001000nH~99.9999kH Rp,Rs,\|Z\|,Xs:0.001000mΩ~999.999MΩ G,B,\|Y\|:0.001000μS~999.999kS θr:±0.000001rad~3.14159rad θd:±0.000001 độ~179.9999 độ D:±0.000001~9.99999 Q:±0.001~99999.9
Phạm vi điện áp tín hiệu thử nghiệm	0-2Vrms
Độ phân giải điện áp, độ chính xác	Độ phân giải: 1mV, độ chính xác: 5%+5mV
Phạm vi dòng điện tín hiệu thử nghiệm	100μArms-20mArms
Độ phân giải hiện tại, độ chính xác	Độ phân giải: 10μA, độ chính xác: 5%+50μA
Nguồn điện áp phân cực DC	Nội bộ: Độ lệch điện áp -2V-+2V, độ lệch dòng điện -20mA-+20mA Bên ngoài: Độ lệch điện áp -60V-+60V
Điện trở bên trong của nguồn tín hiệu	30 Ohm hoặc 100 Ohm, có thể lựa chọn
Độ chính xác cơ bản	0.05%
Độ phân giải màn hình	6 1/2 chữ số
Bộ so sánh	9 nhóm thiết lập đủ điều kiện, một nhóm thiết lập không đủ điều kiện, một nhóm thiết lập phụ trợ
Chế độ kích hoạt	Nội bộ, Bên ngoài, thủ công, xe buýt
Các phép toán	Delta(giá trị tuyệt đối),Delta%(phần trăm),Đọc trực tiếp
Chức năng hiệu chuẩn	Tự hiệu chuẩn, mạch hở, mạch ngắn, tải, 100 nhóm điểm tần số tùy chỉnh
Quét danh sách	10-kiểm tra quét danh sách điểm
Thiết bị lưu trữ	Thiết bị lưu trữ nội bộ/USB
Giao diện	GPIB,LAN,RS232,Máy chủ USB,Thiết bị USB,Bộ xử lý
